手持激光焊技术协议汉立一体机(锐科2000+超强)
手持式激光焊接机技术协议
一、产品介绍

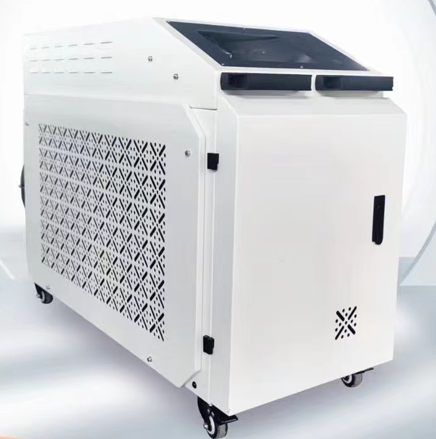

“激光手持焊接机”由一体机柜、光纤激光器、制冷水循环系统、激光控制系统和手持焊接头组成。
本产品广泛应用于橱柜厨卫、楼宇电梯、货架、锅炉、不锈钢门窗护栏、配电箱、不锈钢家具等行业复杂不规则的焊接工序,完美取代传统氩弧焊。
(请以实物为准)
二、主要配置及基本参数
光纤激光器
武汉锐科光纤激光技术股份有限公司(以下简称“锐科激光”,
股票代码:300747),公司是一家专业从事光纤激光器及其关
键器件与材料的研发、生产和销售的国家火炬计划重点高新技
术企业,拥有高功率光纤激光器国家重点领域创新团队和光纤
激光器技术国家地方联合工程研究中心,是全球有影响力的具
有从材料、器件到整机垂直集成能力的光纤激光器研发、生产
和服务供应商。公司主营业务包括为激光制造装备集成商提供
各类光纤激光器产品和应用解决方案,并为客户提供技术研发服务和定制化产品。
激光专用水冷机
武汉汉立制冷科技股份有限公司是一家拥有多项国家技术专利的高新科技企业,公司专业从事光纤激光冷水机的研发、生产、销售、售后一站式服务,系国内专业配套光纤激光器的冷水机生产商。
光纤激光冷水机产品配套的激光器功率从500W到15000W,产品主要特点为:标准化产品、现货供应、智能化控制、质量管理系统,远程控制通讯,运行数据可记录,有查询系统;冷却水水质好,水温精度高;性能稳定可靠,故障率低,节能省电,海尔模式的售后服务系统做保障等。
设备配置:
序号 | 名 称 | 生 产 厂 家 |
1 | 激光器 | 锐科 |
2 | 水冷机 | 汉立一体机 |
3 | 焊接头 | 超强 |
4 | 控制系统 | 超强 |
5 | 送丝机 | 超强 |
技术参数:
激光器 | 激光波长 | 1070nm |
最大激光输出功率 | 2000W | |
光纤输出数量 | 单支光纤 | |
出光模式 | 连续 | |
光纤长度 | 10m | |
光纤可弯曲半径 | 200mm | |
整机耗电功率 | <7kW | |
整机功率稳定性 | ±1% | |
电力需求 | ||
工作温度范围 | 10—35℃ | |
激光水冷温度范围 | 25-28℃ | |
冷却方式 | 水冷 | |
手持激光焊接头重量 | ≤1kg | |
瞄准定位 | 红光指示 | |
冷水机 | 冷剂 | R32 |
循环水过滤精度 | 50um | |
电源 | 220V/50Hz | |
运行噪音 | <70dB | |
工作温度范围 | 10-35℃ | |
自动保护/报警功能 | 温度、流量、液位 |
设备特点:
1、焊机
Ø 一体式机柜,占地面积小、移动灵活、功能性强等独有优势;
Ø 手持式单摆动焊接头,配备 5m-10m 光纤 QBH 线缆;
Ø 应用灵活,可以满足各种焊接需求;
Ø 手持式操作模式,配备专用焊接嘴,可以对工件实现任意部位任意角度的焊接;
Ø 自带双驱送丝机构,可送0.8至1.6规格焊丝,解决大缝隙焊接;
Ø 适用多种工艺要求工件,焊接一次成型,变形量小,满足高质量产品要求;
Ø 焊缝美观、无焊疤、无需后续打磨;
Ø 焊接牢固,焊缝强度达到甚至超过木材本身;
Ø 适用于拼焊、叠焊、内外角焊、圆弧焊、不规则形状焊等;
Ø 专有激光安全操作防护功能,保障操作人员工作期间的安全;
Ø 焊接速度快,比传统焊接快3-4 倍,一台机器一年至少可以省 2 个焊工;
Ø 操作易学上手快,操作人员技术门槛不高,更省人工支出成本;
Ø 多国语操作软件;
2、

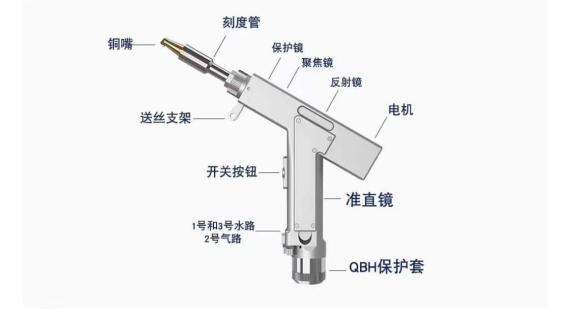

手持式激光焊接头
采用单摆动焊接头,光斑宽度可调0--5mm;焊接头重量≤1kg。可配合φ0.8mm、φ1.0mm、φ1.2mm、φ1.6mm以内焊丝进行填充。
3、控制系统
可调整输出功率与焊接方式,可在不同板材上进行模式切换。
三、装箱单
序号 | 名称 | 数量 | 备注 |
1 | 激光焊机 | 1台 | 功率(kw):<7 |
2 | 备用保护镜片 | 10片 | |
3 | 备用铜喷嘴 | 12个 | 包含送丝嘴 |
4 | 护目镜 | 1副 | |
5 | 光纤导向支座 | 1个 | |
6 | 送丝机 | 1台 |
易损件清单
序号 | 名称 | 规格型号 | 单位 | 建议更换频次(单位/周) | 厂家 |
1 | 保护镜片 | 18*2 | 个 | 根据使用情况定 | 定制 |
2 | 焊接铜嘴 | 超强专用铜嘴 | 个 | 根据使用情况定 | 无锡超强伟业科技有限公司 |
